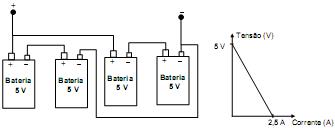

A Figura abaixo mostra um arranjo feito com quatro baterias de 5 V para compor uma fonte de alimentação de tensão contínua. Mostra, também, o gráfico da reta de carga de uma das baterias, obtida em ensaios laboratoriais.
Considerando todas as baterias idênticas e conectando uma carga resistiva de 18 Ω nos terminais dessa fonte de tensão construída, o valor, em ampères, da corrente elétrica resultante sobre a carga será
Considerando todas as baterias idênticas e conectando uma carga resistiva de 18 Ω nos terminais dessa fonte de tensão construída, o valor, em ampères, da corrente elétrica resultante sobre a carga será- A2,0
- B1,5
- C1,0
- D0,8
- E0,5
