Questão de Engenharia Eletrônica — Redes Industriais — CESGRANRIO 2014
Engenharia EletrônicaRedes Industriais
- Código
- cg006996
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Eletrônica

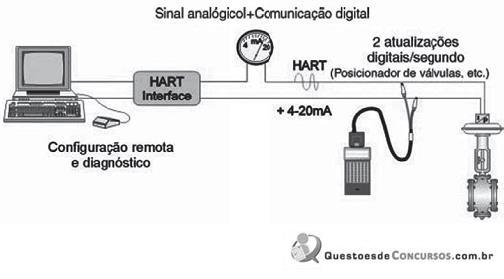

A Figura abaixo mostra uma aplicação típica do protocolo HART em uma rede ponto a ponto, onde um PC obtém informações de uma válvula de controle.
O Protocolo HART possibilita a comunicação digital bidirecional em instrumentos de campo inteligentes, sem interferir no sinal analógico de 4-20 mA. Usando-se o padrão Bell 202, de chaveamento por deslocamentos de frequência (FSK), para sobrepor os sinais de comunicação digital ao de 4-20 mA, e por ser o sinal digital FSK simétrico em relação ao zero, no Protocolo HART, observa-se que a lógica “1” e a lógica “0”, respectivamente, são representadas, em Hz, por frequências de
O Protocolo HART possibilita a comunicação digital bidirecional em instrumentos de campo inteligentes, sem interferir no sinal analógico de 4-20 mA. Usando-se o padrão Bell 202, de chaveamento por deslocamentos de frequência (FSK), para sobrepor os sinais de comunicação digital ao de 4-20 mA, e por ser o sinal digital FSK simétrico em relação ao zero, no Protocolo HART, observa-se que a lógica “1” e a lógica “0”, respectivamente, são representadas, em Hz, por frequências de- A800 e 1.200
- B1.200 e 2.000
- C1.200 e 2.200
- D1.200 e 2.100
- E1.600 e 2.050
