Questão de Eletrônica — Transistores — CESGRANRIO 2014
EletrônicaTransistores
- Código
- cg007002
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Eletrônica

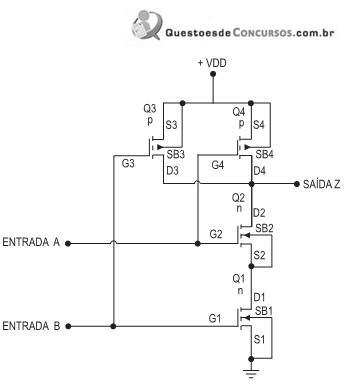

O circuito abaixo representa uma porta lógica com duas entradas A e B e uma saída Z. São usados quatro transistores de efeito de campo tipo MOSFET (Metal Oxide Semicondutor Field Effect Transistor), sendo dois de canal n (Q1 e Q2) e dois de canal p (Q3 e Q4), encapsulados em um mesmo circuito integrado da família CMOS (Complementary Metal Oxide Semiconductor). Para cada transistor, S representa o terminal fonte, D o dreno, G a porta e SB o substrato.
Após análise do circuito, verifica-se que ele representa a porta lógica
Após análise do circuito, verifica-se que ele representa a porta lógica- AAND
- BOR
- CNOR
- DNAND
- EXOR
