Questão de Eletrônica — Circuitos Lógicos e Álgebra Booleana em Eletrônica — CESGRANRIO 2014
EletrônicaCircuitos Lógicos e Álgebra Booleana em Eletrônica
- Código
- cg007003
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Eletrônica

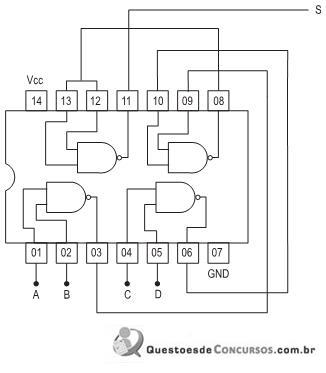

O circuito integrado (CI) apresentado abaixo tem 14 pinos e pertence à família TTL. É composto de quatro portas NAND, com as quais foi montado um circuito lógico, cujas ligações entre os pinos também se encontram indicadas junto ao diagrama do CI.
Sabendo-se que as entradas do circuito lógico são A, B, C, e D e a saída é S, qual é a função representada na saída do circuito?
Sabendo-se que as entradas do circuito lógico são A, B, C, e D e a saída é S, qual é a função representada na saída do circuito?- A
- B
- C
- D
- E
