Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2014
EletrônicaEletrônica Analógica
- Código
- cg007013
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Eletrônica

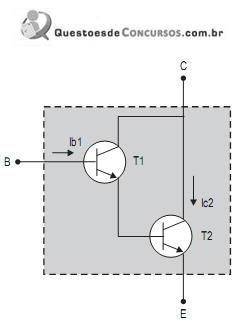

A configuração mostrada a seguir, muito usada em projetos nos quais se deseja elevado ganho de corrente, é formada por dois transistores, T1 e T2, ambos NPN.
Considerando-se, para fins de cálculo, que, para ganhos de corrente CC (corrente contínua) Ic/Ib > 100 a corrente de coletor Ic é igual à corrente de emissor Ie, e sabendo-se ainda que Β1 = 150 e Β2 = 200, o ganho total Ic2/ Ib1 da configuração apresentada será
Considerando-se, para fins de cálculo, que, para ganhos de corrente CC (corrente contínua) Ic/Ib > 100 a corrente de coletor Ic é igual à corrente de emissor Ie, e sabendo-se ainda que Β1 = 150 e Β2 = 200, o ganho total Ic2/ Ib1 da configuração apresentada será- A60.000
- B30.000
- C3.000
- D350
- E50
