Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2014
EletrônicaEletrônica Analógica
- Código
- cg007016
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Eletrônica

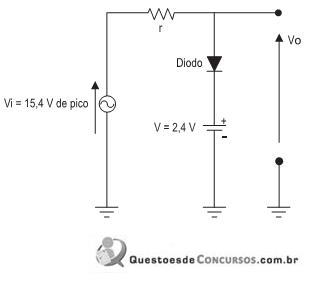

Admita-se que todos os componentes do circuito abaixo sejam ideais, que V = 2,4 volts, que r seja calculado adequadamente, obedecendo-se às limitações do diodo e, ainda, que o circuito seja alimentado por uma tensão senoidal de entrada Vi = 15,4 volts de pico com frequência compatível com as características do diodo.
Quais são, respectivamente, o valor mínimo da tensão de entrada “Vi”, em volts, para a qual o diodo conduz, e o valor da tensão “Vo”, em volts, nessas mesmas condições?
Quais são, respectivamente, o valor mínimo da tensão de entrada “Vi”, em volts, para a qual o diodo conduz, e o valor da tensão “Vo”, em volts, nessas mesmas condições?- AVi > 2,4 V e Vo = 2,4 V
- BVi = 17,8 V e Vo = 15,4 V
- CVi > 30,8 V e Vo = 0 V
- DO diodo estará sempre conduzindo, e Vo = 0 V
- EO diodo estará sempre cortado, e Vo = 17,8 V
