Questão de Eletrônica — Amplificadores em Eletrônica — CESGRANRIO 2014
EletrônicaAmplificadores em Eletrônica
- Código
- cg007018
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Eletrônica

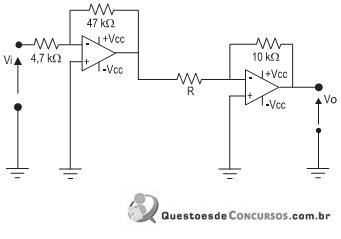

O circuito apresentado abaixo é composto por dois amplificadores operacionais ideais.
Quando excitado por uma tensão senoidal Vi = 5 mV de pico e frequência de 5 kHz, a saída apresenta uma tensão senoidal de mesma frequência com valor Vo = 1V de pico a pico, sem distorção e em fase com a tensão de entrada Vi.O valor de R, em ohms, de modo que o ganho de tensão seja satisfeito é
Quando excitado por uma tensão senoidal Vi = 5 mV de pico e frequência de 5 kHz, a saída apresenta uma tensão senoidal de mesma frequência com valor Vo = 1V de pico a pico, sem distorção e em fase com a tensão de entrada Vi.O valor de R, em ohms, de modo que o ganho de tensão seja satisfeito é- A47.000
- B4.700
- C2.200
- D1.000
- E100
