Questão de Eletricidade — Eletrônica Digital em Eletricidade — CESGRANRIO 2014

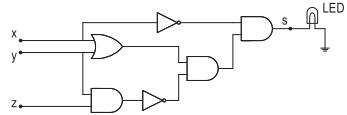

O circuito lógico acima acende um LED quando a saída s apresentar um nível lógico alto. Isso acontece a partir de uma única combinação das variáveis lógicas x, y e z. O LED acenderá quando os valores lógicos das variáveis x, y e z, respectivamente, forem

1. Ax = 0, y = 0, z = 0
2. Bx = 0, y = 0, z = 1
3. Cx = 0, y = 1, z = 0
4. Dx = 1, y = 0, z = 0
5. Ex = 1, y = 1, z = 1
