Questão de Eletricidade — Instrumentos de medição — CESGRANRIO 2014
EletricidadeInstrumentos de medição
- Código
- cg007039
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Elétrica

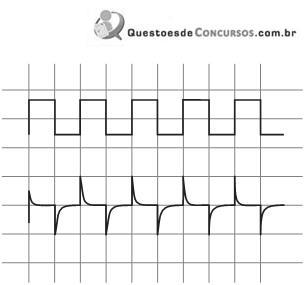

A Figura acima mostra a tela de um osciloscópio onde, na parte superior, aparece o sinal de tensão de uma onda quadrada que é aplicada na entrada de um circuito RC. Na parte inferior da Figura, mede-se o sinal de tensão correspondente à saída desse mesmo circuito.Analisando os sinais, conclui-se que esse circuito RC se comporta como um- Aclipador
- Boscilador
- Cdiferenciador
- Dintegrador
- Eretificador
