Questão de Eletricidade — Instrumentos de medição — CESGRANRIO 2014

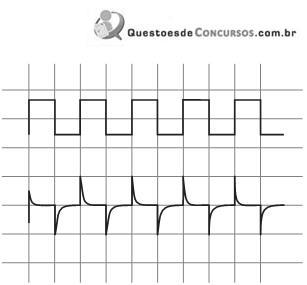

A Figura acima mostra a tela de um osciloscópio onde, na parte superior, aparece o sinal de tensão de uma onda quadrada que é aplicada na entrada de um circuito RC.Na parte inferior da Figura, mede-se o sinal de tensão correspondente à saída desse mesmo circuito.O experimento com o circuito RC que resultou nas formas de onda da Figura acima possui as seguintes características:• o circuito é composto por um resistor de 100 Ω e um capacitor de capacitância C desconhecida;• a frequência angular da onda quadrada de entrada é de 100π rad/s;• a metade do período do sinal da onda quadrada de entrada é exatamente igual a cinco constantes de tempo desse circuito RC.Com base nas informações dadas, qual o valor, em μ F, da capacitância C?

1. A20
2. B25
3. C35
4. D40
5. E50
