Questão de Eletrotécnica — Legislação e Normas Regulamentadoras (NR) — CESGRANRIO 2014

EletrotécnicaLegislação e Normas Regulamentadoras (NR)
Código
cg007049
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2014
Nível
Médio
Cargo
Técnico(a) de Manutenção Júnior - Elétrica

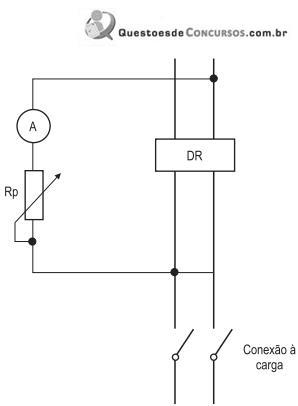

A Figura abaixo ilustra um dos métodos estabelecidos pela NBR 5410:2004 para a verificação da atuação de dispositivos DR, utilizados em sistemas de proteção de instalações elétricas de baixa tensão.imagem-007.jpgNo método ilustrado na Figura, a(o)
  1. Acarga deve estar conectada para a realização do ensaio, garantindo a correta captura das correntes de fuga.
  2. Bresistência Rp deve ser aumentada gradativamente até que ocorra o disparo do dispositivo DR.
  3. Cresistência Rp deve ser conectada entre um condutor vivo a jusante do dispositivo DR e outro condutor vivo a montante do dispositivo DR.
  4. Ddispositivo DR deverá disparar somente quando a corrente ultrapassar o valor nominal da corrente de atuação.
  5. Edisparo do dispositivo DR para correntes inferiores ao valor nominal da corrente de atuação indicará operação incorreta desse dispositivo.
Revelar gabarito e comentário

GabaritoC — resistência Rp deve ser conectada entre um condutor vivo a jusante do dispositivo DR e outro condutor vivo a montante do dispositivo DR.
