Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2014
EletricidadeEquipamentos Elétricos
- Código
- cg007050
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Manutenção Júnior - Elétrica

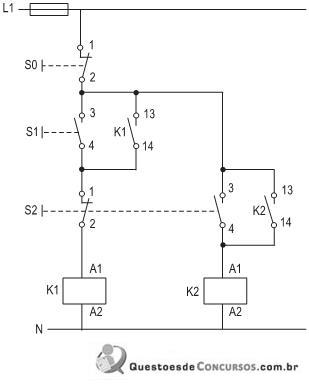

A Figura abaixo mostra o diagrama de comando de dois motores acionados pelas contatoras K1 (Motor 1) e K2 (Motor 2).
Analisando o diagrama, conclui-se que
Analisando o diagrama, conclui-se que- Ao Motor 2 só pode ser acionado se o Motor 1 já estiver em operação.
- Bo intertravamento indicado garante o acionamento do Motor 2 sempre que o Motor 1 for ligado.
- Cestando o Motor 1 em operação, é possível acionar o Motor 2 sem desligar o Motor 1.
- Destando o Motor 2 em operação, é possível acionar o Motor 1 sem desligar o Motor 2.
- Eo intertravamento indicado garante o desligamento do Motor 2 sempre que o Motor 1 for desligado.
