Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2014

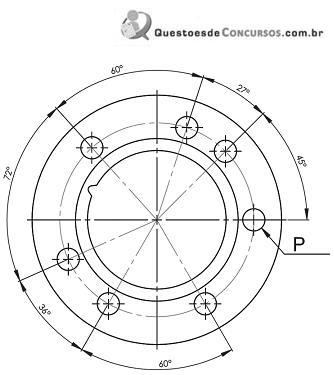

O anel de vedação mostrado na Figura acima possui 7 furos passantes distribuídos ao longo de sua circunferência, todos com 12 mm de diâmetro.A forma de escrever a cota P mostrada no desenho é

1. A7 x∅12
2. B7x∅12 mm
3. C∅2 mm 7
4. D∅mm 7 passante
5. E∅mm passante 7
