Questão de Mecânica — Resistência dos Materiais — CESGRANRIO 2014

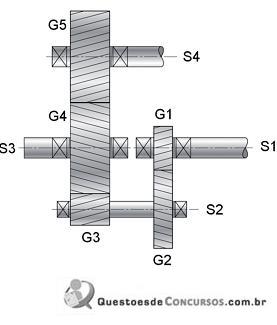

A Figura acima mostra o arranjo das engrenagens de um sistema de transmissão de potência, no qual S1, S2, S3 e S4 são eixos, e G1, G2, G3, G4 e G5 são engrenagens helicoidais. Os números de dentes das engrenagens são NG₁ , NG₂, NG₃ , NG₄ e NG₅. Sejam S1 o eixo motriz girando com velocidade ω₁ , e S4 o eixo movido. A relação de transmissão é

1. A–NG₁ NG₃NG₅ / NG₂ NG₄
2. B–NG₂ NG₄ / NG₁NG₃ NG₅
3. C–NG₂ NG₅ / NG₁ NG₃
4. DNG₂ NG₄ / NG₁ NG₃ NG₅
5. ENG₂NG₄/ NG₁ NG₃
