Questão de Mecânica — Processos de Fabricação Mecânica — CESGRANRIO 2014
MecânicaProcessos de Fabricação Mecânica
- Código
- cg007142
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Operação Júnior

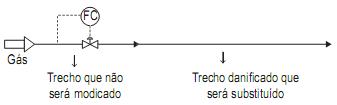

A vazão de um gás em um duto industrial é assegurada em dado patamar por um sistema de controle, inicialmente projetado tendo um diâmetro único (D0) ao longo de todo o trajeto do gás. Devido a um acidente, parte de uma tubulação foi danificada e deve ser trocada, conforme ilustrado na Figura abaixo.
Uma equipe de engenheiros e operadores considera modificar o diâmetro de tal trecho danificado para um novo de valor D₁ . O gás se compõe de uma mistura facilmente condensável.Nessas condições, desconsiderando a perda de carga, se
Uma equipe de engenheiros e operadores considera modificar o diâmetro de tal trecho danificado para um novo de valor D₁ . O gás se compõe de uma mistura facilmente condensável.Nessas condições, desconsiderando a perda de carga, se- AD₁ < D₀ , a pressão no novo trecho será menor do que no trecho não modificado, podendo ocorrer condensação parcial do gás.
- BD₁ < D₀ , a pressão no novo trecho será maior do que no trecho não modificado, podendo ocorrer condensação parcial do gás.
- CD₁ < D₀ , a pressão no novo trecho será maior do que no trecho não modificado, não havendo risco de ocorrer condensação parcial do gás.
- DD₁ > D₀ , a pressão no novo trecho será menor do que no trecho não modificado, não havendo risco de ocorrer condensação parcial do gás.
- ED₁ > D₀ , a pressão no novo trecho será maior do que no trecho não modificado, podendo ocorrer conden- sação parcial do gás.
