Questão de Engenharia Eletrônica — Sistemas de Controle — CESGRANRIO 2014
Engenharia EletrônicaSistemas de Controle
- Código
- cg007150
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Operação Júnior

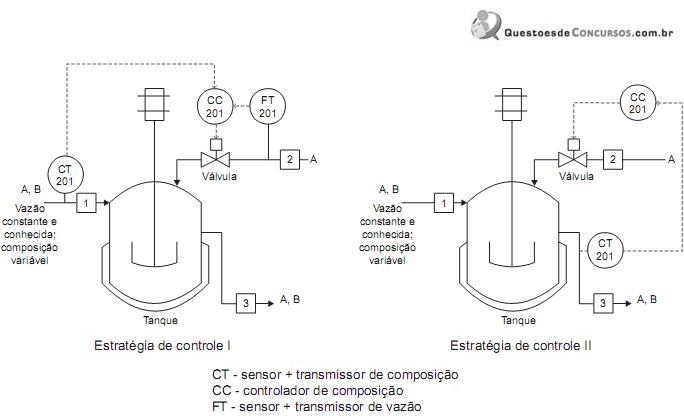

A Figura abaixo ilustra duas possíveis estratégias de controle para garantir a composição desejada na saída de tanque de mistura. A corrente 1 se compõe de A e B, tem a vazão constante e conhecida, mas apresenta composição variável com o tempo; a corrente 2 contém apenas o composto A.
As estratégias de controle I e II apresentadas acima são tais que:
As estratégias de controle I e II apresentadas acima são tais que:- Aambas requerem que a variável controlada seja medida.
- Bambas requerem que a variável de perturbação seja medida.
- Cambas garantem que a ação de correção seja tomada sempre que houver desvio entre o valor desejado e o valor medido da variável controlada.
- Dapenas a estratégia I garante que a ação de correção seja tomada sempre que houver desvio entre o valor desejado e o valor medido da variável controlada
- Eapenas a estratégia II garante que a ação de correção seja tomada sempre que houver desvio entre o valor desejado e o valor medido da variável controlada
