Questão de Eletricidade — Instrumentos e Medições elétricas — CESGRANRIO 2014

EletricidadeInstrumentos e Medições elétricas
Código
cg007164
Banca
CESGRANRIO
Órgão
Petrobras
Ano
2014
Nível
Médio
Cargo
Técnico(a) de Operação Júnior

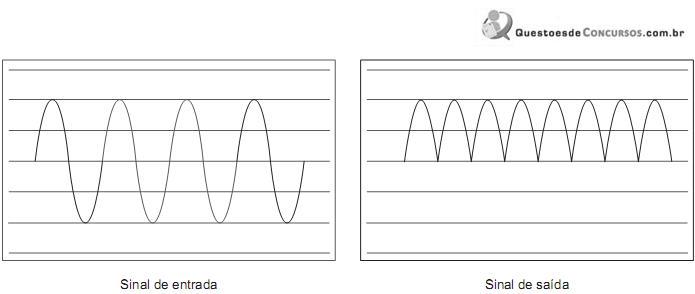

Um osciloscópio é colocado na entrada e na saída de um circuito eletrônico, fornecendo os seguintes sinais:Imagem associada para resolução da questãoO esquema que representa esse circuito é
  1. Aimagem-012.jpg
  2. Bimagem-013.jpg
  3. Cimagem-014.jpg
  4. Dimagem-015.jpg
  5. Eimagem-016.jpg
Revelar gabarito e comentário

GabaritoD — [imagem]
