Questão de Eletrônica — Análise de Circuitos — CESGRANRIO 2014
EletrônicaAnálise de Circuitos
- Código
- cg007186
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Instrumentação

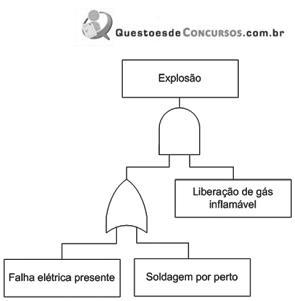

A análise por árvores de falhas é de valiosa ajuda para a avaliação dos riscos existentes e para o desenvolvimento de esquemas de proteção, sendo bastante utilizada em Sistemas Instrumentados de Segurança.Após a análise da árvore de falhas apresentada acima, verifica-se que a explosão ocorrerá quando houver- Afalha elétrica presente e soldagem por perto, ou liberação de gás inflamável.
- Bfalha elétrica presente e soldagem por perto, não importando se há liberação de gás inflamável.
- Cfalha elétrica presente ou soldagem por perto, ou ambas, juntamente com a liberação de gás inflamável.
- Dliberação de gás inflamável, ou falha elétrica presente, ou soldagem por perto.
- Eliberação de gás inflamável, não sendo necessárias outras condições.
