Questão de Eletrônica — Automação e Controle em Eletrônica — CESGRANRIO 2014

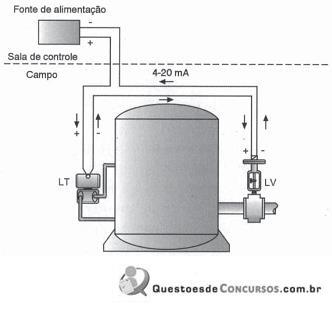

ALVES, José Luiz Loureiro. Instrumentação, Controle e Autonomia de Processos. Rio de Janeiro; LTC, 2005. p.16.A Figura acima mostra um sistema de controle de nível com simbologia simplificada, em que o elemento final de controle é uma válvula operada através de um atuador eletropneumático LV. A malha apresenta um transmissor inteligente de identificação LT, o qual contém um controlador microprocessado incorporado.Nesse sistema,

1. Aa identificação LT significa que o elemento é um transmissor de temperatura.
2. Ba identificação LV significa que a variável manipulada é nível.
3. Co sistema de controle apresentado é em malha aberta.
4. Do padrão 4 mA a 20 mA de comunicação entre os instrumentos é uma comunicação analógica que não possibilita integração com barramento de campo.
5. Euma fonte de alimentação cujo valor eficaz é de 24 Vac é usualmente utilizada.
