Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2014
EletricidadeEquipamentos Elétricos
- Código
- cg007192
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Instrumentação

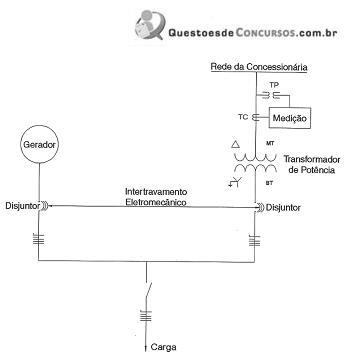

A Figura abaixo apresenta um diagrama simplificado da subestação de entrada de uma indústria.
MAMEDE FILHO, João. Instalações Elétricas Industriais. Rio de Janeiro: LTC, 2007.Nesse sistema observa-se que
MAMEDE FILHO, João. Instalações Elétricas Industriais. Rio de Janeiro: LTC, 2007.Nesse sistema observa-se que- Ao TP e o TC são responsáveis pelas informações de tensão e corrente, respectivamente, as quais são utilizadas para determinar a energia consumida pela carga.
- Bo gerador poderá ser ligado em paralelo à rede da concessionária e suprir parte da carga no caso de haver necessidade.
- Co transformador de potência é utilizado para elevar a tensão da concessionária e distribuí-la ao longo da indústria.
- Do intertravamento eletromecânico entre os dois disjuntores garante o fechamento simultâneo dos mesmos.
- Eum dos instrumentos indispensáveis para o gerador é o sincronoscópio, que permitirá a interligação do mesmo com a rede da concessionária, em perfeito sincronismo.
