Questão de Edificações — Desenho Técnico em Edificações — CESGRANRIO 2014
EdificaçõesDesenho Técnico em Edificações
- Código
- cg007256
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Edificações

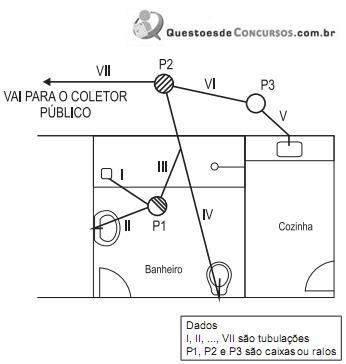

O desenho abaixo ilustra uma instalação de esgoto.
Analisando-se o desenho, verifica-se que é preciso corrigir APENAS a representação dos elementos indicados por
Analisando-se o desenho, verifica-se que é preciso corrigir APENAS a representação dos elementos indicados por- AI e II
- BIII, IV e P1
- CVI, VII e P2
- DV, VI e P3
- EI, II, V e P3
