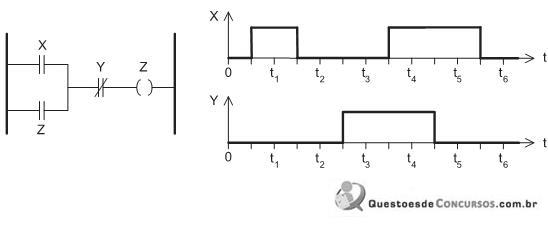

A Figura abaixo apresenta o diagrama de contatos programado em um CLP usando linguagem Ladder, juntamente com a evolução no tempo das variáveis de comando das chaves X e Y.
Sabendo-se que em t = 0 o nível lógico de Z = 0, analisando-se os diagramas da Figura nos instantes de tempo assinalados, os instantes em que Z = 1 são:
Sabendo-se que em t = 0 o nível lógico de Z = 0, analisando-se os diagramas da Figura nos instantes de tempo assinalados, os instantes em que Z = 1 são:- At ₂, t ₄e t ₅
- Bt ₂ , t ₃ e t ₅
- Ct ₁, t ₃ e t ₆
- Dt ₁, t ₂ , t₅ e t ₆
- Et ₁ , t ₃, t ₄ e t ₆
