Questão de Eletrônica — Eletrônica Digital — CESGRANRIO 2014
EletrônicaEletrônica Digital
- Código
- cg007281
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

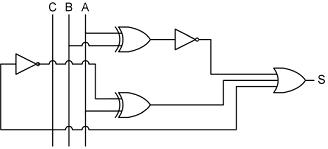

O circuito abaixo é composto de diversas portas lógicas.
Sabendo-se que as entradas são A, B e C, que a saída é S e que (“1” lógico = 5 V e “0” lógico = 0 V), conclui-se que a expressão booleana S é a seguinte:(A) (A ⊕ B) + (A C ) C
Sabendo-se que as entradas são A, B e C, que a saída é S e que (“1” lógico = 5 V e “0” lógico = 0 V), conclui-se que a expressão booleana S é a seguinte:(A) (A ⊕ B) + (A C ) C- A(A ⊕ B) + (A . C ) + C
- B(A ⊕B ) + (A.C) + C
- C(A.B ) + (A .C ) + C
- D(A ⊕ C ) + (B ⊕ C) + A
- E(A ⊕ B ) + (A ⊕ C) + C
