Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2014
EletrônicaEletrônica Analógica
- Código
- cg007283
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

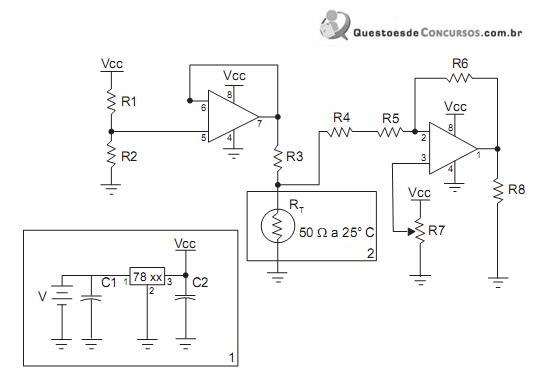

O circuito da Figura abaixo representa um medidor de temperatura. Foram selecionados 2 trechos desse circuito (1 e 2), sendo que o trecho 1 representa um subcircuito completo, e o trecho 2, um dispositivo transdutor.
A função do circuito do trecho 1 e o transdutor usado no trecho 2 são, respectivamente:
A função do circuito do trecho 1 e o transdutor usado no trecho 2 são, respectivamente:- Aamplificador operacional e strain gage
- Bfonte regulada e termistor
- Cfonte controlada e FET
- DLED e termistor
- Etermistor e fonte controlada
