Questão de Eletrônica — Eletrônica Analógica — CESGRANRIO 2014
EletrônicaEletrônica Analógica
- Código
- cg007284
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

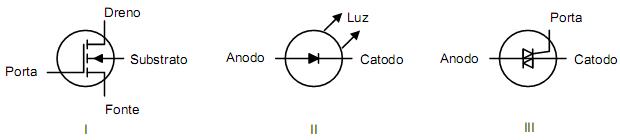

Os dispositivos eletrônicos possuem símbolos que são representados nos esquemas de aparelhos que usam esses componentes em seu projeto. A Figura abaixo mostra 3 símbolos (I, II e III) desses dispositivos eletrônicos.
Tais dispositivos são identificados, respectivamente, como:
Tais dispositivos são identificados, respectivamente, como:- AAmplificador operacional; DIAC e TRIAC
- BLED; MSFET Enhancement canal N e TRIAC
- CMOSFET Enhancement canal N; LED e TRIAC
- DTransistor NPN; Diodo Zenner e LED
- ETRIAC; MSFET Enhancement canal P e LED
