Questão de Eletricidade — Transformadores — CESGRANRIO 2014
EletricidadeTransformadores
- Código
- cg007289
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

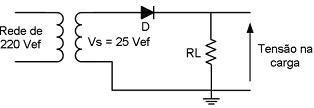

O retificador monofásico de meia onda ilustrado abaixo é alimentado por um transformador cujo primário recebe 220 Vef da rede, fornecendo no secundário a tensão Vs= 25 Vef.
Sabendo-se que todos os componentes são ideais, a tensão de pico e a tensão média na carga, em volts, serão, respectivamente:Dados√2 = 1,4√3 = 1,7π = 3,14
Sabendo-se que todos os componentes são ideais, a tensão de pico e a tensão média na carga, em volts, serão, respectivamente:Dados√2 = 1,4√3 = 1,7π = 3,14- A55 ; 4 < Vcc < 6
- B45 ; 6 < Vcc < 8
- C35 ; 8 < Vcc < 15
- D25 ; 15 < Vcc < 20
- E10 ; 20 < Vcc < 30
