Questão de Eletrônica — Gráficos em Análise de Circuitos em Eletrônica — CESGRANRIO 2014
EletrônicaGráficos em Análise de Circuitos em Eletrônica
- Código
- cg007294
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

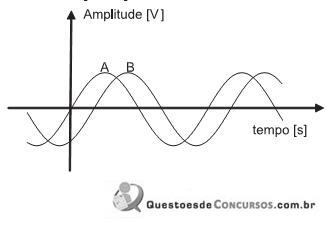

O gráfico abaixo mostra dois sinais de tensão com mesma amplitude Vo, com mesma frequência ωo, e sendo ambos do tipo v(t) = Vosen(ωot + 07 Ø ).
Após a análise do gráfico, conclui-se que, aproximadamente, o sinal B está
Após a análise do gráfico, conclui-se que, aproximadamente, o sinal B está- Aatrasado de 60º em relação ao sinal A
- Batrasado de 120º em relação ao sinal A
- Cadiantado de 60º em relação ao sinal A
- Dadiantado de 180º em relação ao sinal A
- Eem contrafase em relação ao sinal A
