Questão de Eletrônica — Amplificadores em Eletrônica — CESGRANRIO 2014
EletrônicaAmplificadores em Eletrônica
- Código
- cg007296
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

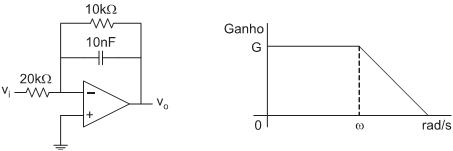

As Figuras abaixo mostram um circuito, utilizando componentes ideais, com tensão de entrada vi e tensão de saída vo e um esboço aproximado do gráfico da resposta em frequência, relacionando a saída e a entrada.
Os valores representados por G e ω [rad/s] no gráfico são, respectivamente,
Os valores representados por G e ω [rad/s] no gráfico são, respectivamente,- A-2 e 10²
- B-2 e 10⁴
- C-1 e 10²
- D-0,5 e 10²
- E-0,5 e 10⁴
