Questão de Eletrônica — Diodo em Eletrônica — CESGRANRIO 2014
EletrônicaDiodo em Eletrônica
- Código
- cg007297
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

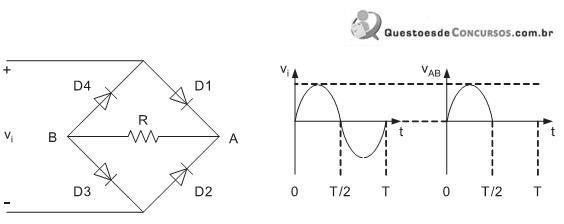

O circuito mostrado abaixo apresenta componentes ideais. Ao aplicar-se a tensão vi indicada no circuito e mostrada no primeiro gráfico ao lado, o circuito fornece a tensão vAB sobre o resistor R, mostrada no segundo gráfico.
Considerando-se a possibilidade de haver diodos abertos, não circulando corrente em nenhum dos dois sentidos, a análise do gráfico da tensão vAB evidencia que estão abertos os diodos
Considerando-se a possibilidade de haver diodos abertos, não circulando corrente em nenhum dos dois sentidos, a análise do gráfico da tensão vAB evidencia que estão abertos os diodos- AD1 ou D4
- BD1 e D3
- CD1 ou D3
- DD2 e D4
- ED2 ou D4
