Questão de Eletrônica — Circuitos Lógicos e Álgebra Booleana em Eletrônica — CESGRANRIO 2014
EletrônicaCircuitos Lógicos e Álgebra Booleana em Eletrônica
- Código
- cg007300
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica

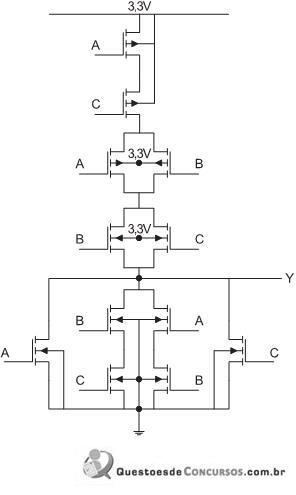

O circuito CMOS abaixo representado implementa uma função lógica com entradas A, B, C e saída Y.
A expressão de Y é
A expressão de Y é- AY = B(A+C)
- BY = A+C
- CY= B
- DY= AC
- EY= ABC
