Questão de Eletricidade — Circuitos Elétricos em Eletricidade — CESGRANRIO 2014

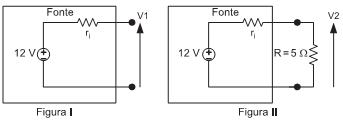

Um técnico de projeto, construção e montagem precisa medir a resistência interna ri de uma fonte de tensão de 12 V mostrada nas Figuras I e II, a seguir. Para realizar a medida, ele dispõe de um voltímetro com resistência interna infinitamente grande que, portanto,não interfere na qualidade do resultado da medida e de um resistor de 5 Ω.O técnico realiza, então, as seguintes medidas de tensão:i) tensão em vazio V1, usando o circuito da Figura I;ii) tensão V2 sobre o resistor de R = 5 Ω, obtendo 6 V, mostrado na Figura II.Com essas medidas, qual o valor, em ohms, da resistência interna ri?

1. A1
2. B5
3. C12
4. D24
5. E50
