Questão de Eletricidade — Proteção e Aterramento — CESGRANRIO 2014
EletricidadeProteção e Aterramento
- Código
- cg007499
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Suprimento de Bens e Serviços Júnior - Elétrica

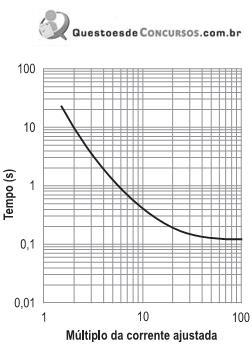

O sistema de proteção de uma instalação industrial pos- sui um relé de sobrecorrente de tempo inverso com a característica indicada na Figura abaixo, ajustado para o tape de 3 A.
Sabendo-se que o transformador de corrente que alimenta o relé tem relação de transformação de 500:5 e que a ocorrência de um defeito provoca a circulação de 1.200 A no circuito primário, o tempo de atuação do relé, em segundos, será, aproximadamente, de
Sabendo-se que o transformador de corrente que alimenta o relé tem relação de transformação de 500:5 e que a ocorrência de um defeito provoca a circulação de 1.200 A no circuito primário, o tempo de atuação do relé, em segundos, será, aproximadamente, de- A0,8
- B0,15
- C2,0
- D3,5
- E10,0
