Questão de Engenharia Hidráulica — Mecânica dos Fluidos na Engenharia de Petróleo — CESGRANRIO 2014

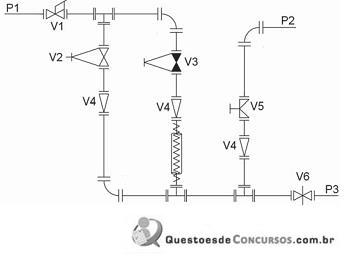

Na Figura do sistema hidráulico acima, V1, V2, V3, V4, V5 e V6 são válvulas. O ponto P1 é de entrada de água fria, e o ponto P2 é de entrada de um corante.Abrindo as válvulas guilhotina, globo e diafragma e mantendo fechadas as válvulas de fecho rápido e gaveta, pelo ponto P3 sai

1. Aágua fria com corante
2. Bágua fria sem corante
3. Cágua quente sem corante
4. Dágua quente com corante
5. Esomente corante
