Questão de Engenharia Hidráulica — Mecânica dos Fluidos na Engenharia de Petróleo — CESGRANRIO 2014
Engenharia HidráulicaMecânica dos Fluidos na Engenharia de Petróleo
- Código
- cg007520
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2014
- Nível
- Médio
- Cargo
- Técnico(a) de Suprimento de Bens e Serviços Júnior - Mecânica

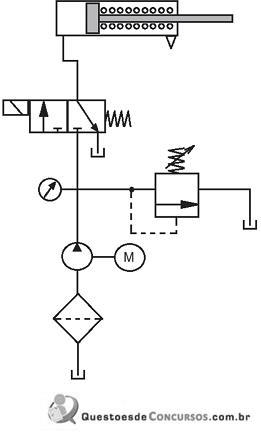

No circuito hidráulico mostrado na Figura abaixo, a bomba se mantém permanentemente ligada.
Nessa configuração, se o solenoide da válvula direcional for energizado, o atuador linear
Nessa configuração, se o solenoide da válvula direcional for energizado, o atuador linear- Aavançará até o final de curso, quando então o fluido de alimentação da bomba retornará ao reservatório pela válvula de alívio.
- Bavançará até o final de curso, quando então o fluido de alimentação da bomba retornará ao reservatório passando pelo filtro.
- Crecuará até o final de curso, quando então o fluido de alimentação da bomba retornará ao reservatório pela válvula de alívio.
- Drecuará até o final de curso, quando então o fluido de alimentação da bomba retornará ao reservatório passando pelo filtro.
- Erecuará até o final de curso, descarregando o fluido de trabalho da câmara de avanço diretamente para o reservatório
