Questão de Engenharia Eletrônica — Automação Industrial — CESGRANRIO 2015
Engenharia EletrônicaAutomação Industrial
- Código
- cg008682
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2015
- Nível
- Superior
- Cargo
- Profissional Júnior - Engenharia Elétrica

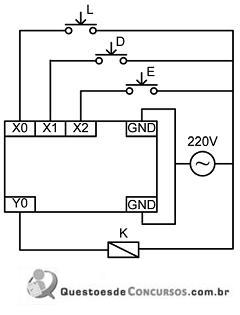

Considere o diagrama esquemático de um dispositivo lógico programável (PLC), usado para acionar um equipamento, onde:• L é uma botoeira de pulso para ligar o equipamento;• D é uma botoeira de pulso para desligar o equipamento;• E é uma botoeira de “soco" (com trava) para desligamento emergencial do equipamento;• K é o contator responsável por energizar o equipamento.
O diagrama de contato que corresponde ao esquema do PLC é o seguinte:
O diagrama de contato que corresponde ao esquema do PLC é o seguinte:- A
- B
- C
- D
- E
