Questão de Engenharia Elétrica — Circuitos CC — CESGRANRIO 2015

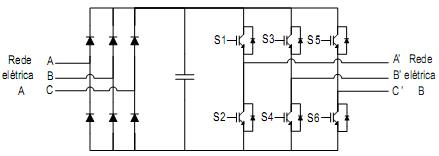

A Figura acima mostra duas redes elétricas distintas que estão conectadas a um conversor de potência formado por uma ponte a diodo trifásica, um filtro capacitivo no elo de corrente contínua e uma ponte trifásica de chaves semicondutoras IGBT. A rede A tem tensão nominal de 440 V, enquanto a rede B tem tensão nominal de 220V. Devido à forma de ligação em cada rede e às características construtivas do conversor, sua operação permite o controle da(o)

1. Aamplitude da tensão na rede A
2. Btensão do elo de corrente contínua entre 0 e 300 Vcc
3. Cpotência reativa entre o conversor e a rede B
4. Dfluxo de potência ativa da rede B para a rede A
5. Econteúdo harmônico da corrente drenada pelo conversor na rede A
