Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — CESGRANRIO 2015

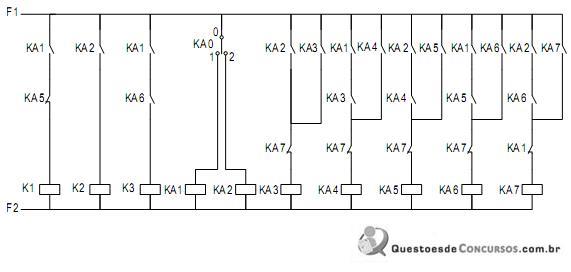

O diagrama da Figura acima é de um circuito de acionamento. As contatoras de força K1, K2 e K3 nunca são energizadas simultaneamente entre si. Já os relés auxiliares KA1 a KA7 e o contato KA0 formam o circuito auxiliar que propicia a energização das contatoras de força. O contato KA0 pertence a um dispositivo eletrônico que, quando acionado, dá início à comutação periódica do contato 0 com os contatos 1 e 2, iniciando pelo contato 1. Como consequência, os relés auxiliares KA1 e KA2 são acionados de forma complementar, com início de acionamento em KA1. O tempo entre cada comutação do contato KA0 é muito maior que o tempo de comutação (fechamento e abertura) dos contatos do circuito, que pode ser considerado desprezível.O resultado do funcionamento circuito auxiliar é um ciclo periódico de energização das contatoras de força, que se repete após o fim da sequência

1. AK1 – K2 – K3 – K2 – K1 – K2
2. BK1 – K2 – K1 – K2 – K3 – K2
3. CK1 – K3 – K2 – K1 – K3 – K2
4. DK2 – K1 – K2 – K3 – K2 – K3
5. EK3 – K1 – K2 – K1 – K2 – K3
