Questão de Eletricidade — Medições Elétricas — CESGRANRIO 2015
EletricidadeMedições Elétricas
- Código
- cg009001
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica

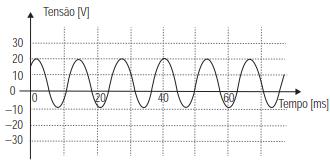

Considere o sinal senoidal mostrado no gráfico temporal da Figura abaixo.
Os dados do gráfico mostram que se trata de uma medida feita com o uso de um osciloscópio aplicado sobre os terminais de uma fonte AC, gerando um sinal senoidal de
Os dados do gráfico mostram que se trata de uma medida feita com o uso de um osciloscópio aplicado sobre os terminais de uma fonte AC, gerando um sinal senoidal de- A20 V de tensão de pico, com valor médio nulo
- B30 V de tensão de pico, com valor médio nulo
- C15 V de tensão de pico, com valor médio de 15 V
- D20 V de tensão de pico, com valor médio de 10 V
- E15 V de tensão de pico, com valor médio de 5 V
