Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2015
MecânicaDesenho Técnico Mecânico
- Código
- cg009031
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Mecânica

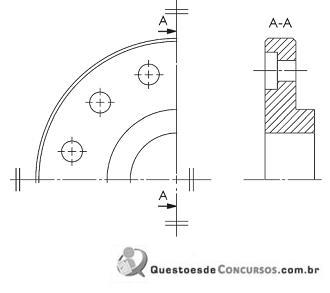

A Figura acima representa um flange em primeiro diedro.O número total de furos do flange e a vista da representação em corte são, respectivamente,- A14 e total
- B13 e total
- C13 e parcial
- D12 e parcial
- E12 e total
