Questão de Desenho Industrial — Desenho Técnico — CESGRANRIO 2015

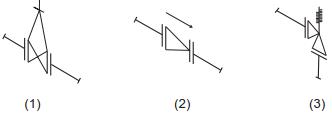

Os desenhos isométricos de tubulações de um processo utilizam uma simbologia para representar as válvulas necessárias ao controle do processo. Três dessas válvulas são mostradas na Figura abaixo. Na Figura, as válvulas (1), (2) e (3) são, respectivamente,

1. Agaveta, globo e solenoide
2. Bgaveta, de retenção e de segurança
3. Cglobo, de retenção e solenoide
4. Dglobo, de segurança e gaveta
5. Ede controle, globo e de segurança
