Questão de Arquitetura — Instalações Prediais — CESGRANRIO 2016
ArquiteturaInstalações Prediais
- Código
- cg009720
- Banca
- CESGRANRIO
- Órgão
- UNIRIO
- Ano
- 2016
- Nível
- Superior
- Cargo
- Arquiteto e Urbanista

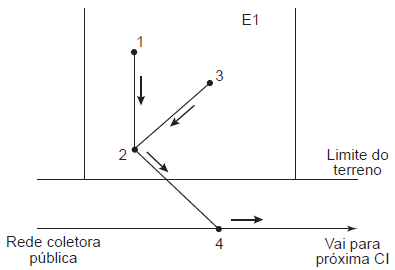

Observe o croqui de parte das instalações de esgoto da edificação E1 e os dados a seguir.
Dados:• nos pontos 2 e 4 encontram-se caixas de inspeção (CI);• os pontos 1 e 3 recebem esgotos da edificação;• no ponto 3 chegam, exclusivamente, esgotos provenientes de vasos sanitários;• no ponto 1, chegam, exclusivamente, esgotos provenientes de lavatórios e chuveiros.Excluindo-se a rede pública coletora de esgotos, e sendo o ponto 1 uma caixa sifonada, os esgotos considerados primários encontram-se no(s) trecho(s)
Dados:• nos pontos 2 e 4 encontram-se caixas de inspeção (CI);• os pontos 1 e 3 recebem esgotos da edificação;• no ponto 3 chegam, exclusivamente, esgotos provenientes de vasos sanitários;• no ponto 1, chegam, exclusivamente, esgotos provenientes de lavatórios e chuveiros.Excluindo-se a rede pública coletora de esgotos, e sendo o ponto 1 uma caixa sifonada, os esgotos considerados primários encontram-se no(s) trecho(s)- A1-2, apenas
- B3-2, apenas
- C2-4, apenas
- D1-2 e 3-2, apenas
- E1-2, 3-2 e 2-4
