Questão de Engenharia Mecânica — Sistemas Mecânicos — CESGRANRIO 2016

Engenharia MecânicaSistemas Mecânicos
Código
cg009814
Banca
CESGRANRIO
Órgão
UNIRIO
Ano
2016
Nível
Superior
Cargo
Engenheiro Mecânico

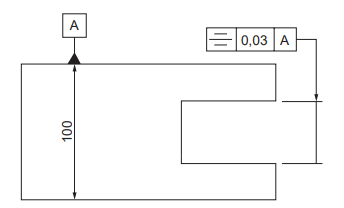

A Figura abaixo mostra a indicação de tolerância.Imagem associada para resolução da questãoEssa indicação de tolerância significa que
  1. Aa superfície indicada deve situar-se entre duas superfícies distantes de 0,03 mm, paralelas entre si e em relação ao plano de referência.
  2. Bo rasgo deve situar-se entre dois planos distantes de 0,03 mm, em uma posição geométrica ideal em relação ao plano A de referência.
  3. Co plano médio do rasgo deve situar-se entre dois planos distantes de 0,03 mm, paralelos entre si, de forma simétrica em relação ao plano médio de referência.
  4. Dos planos indicados devem situar-se dentro de um paralelismo de 0,03 mm permitido em relação ao plano A.
  5. Eos planos que formam o rasgo possuem uma tolerância máxima permitida de 0,03 mm em relação ao plano A de referência.
Revelar gabarito e comentário

GabaritoC — o plano médio do rasgo deve situar-se entre dois planos distantes de 0,03 mm, paralelos entre si, de forma simétrica em relação ao plano médio de referência.
