Questão de Eletricidade — Equipamentos Elétricos — CESGRANRIO 2017

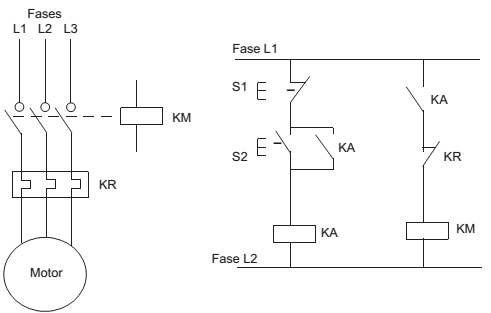

A Figura abaixo representa um esquema de potência e de comando de um quadro elétrico a relé.PRUDENTE, Francesco. Automação Industrial - PLC: Teoria e Aplicações, Curso Básico. LTC. 2ª ed. Adaptado.No sistema representado na Figura acima, observa-se que a(o)

1. Achave S1 serve para a partida do motor.
2. Bchave S2 é um contato normalmente fechado.
3. Cchave S2 não pode ser uma botoeira tipo pulso.
4. Dbobina KA deve pertencer a um contator de potência.
5. Econtato KR é capaz de impedir a partida do motor.
