Questão de Eletricidade — Circuitos de Corrente Contínua e de Corrente Alternada — CESGRANRIO 2017

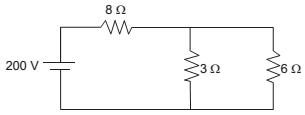

Um amperímetro opera com um resistor shunt (Rshunt) e um galvanômetro com corrente máxima igual a 10 mA e resistência interna de 5 Ω. Valores de Rshunt devem ser calculados para que o amperímetro possa ser ajustado a operar nas escalas de 1 A, 5 A, 10 A, 20 A e 50 A.Para efetuar a leitura da corrente no resistor de 6 Ω do circuito acima, o maior valor de Rshunt , em mΩ, é:

1. A1,0
2. B2,5
3. C5,0
4. D10,0
5. E50,0
