Questão de Eletricidade — Circuitos de Corrente Contínua e de Corrente Alternada — CESGRANRIO 2017
EletricidadeCircuitos de Corrente Contínua e de Corrente Alternada
- Código
- cg011038
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Elétrica

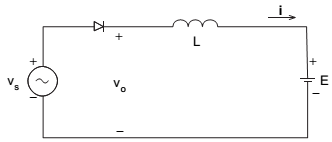

A Figura a seguir mostra uma aplicação hipotética de um circuito retificador para carregamento de uma bateria. Ele consiste em uma fonte senoidal vs , um diodo ideal e um modelo de bateria representado por uma indutância L em série com uma fonte de tensão contínua e constante E. Uma corrente i circula no circuito durante seu funcionamento.
Analisando-se o funcionamento desse circuito, em regime permanente, verifica-se que a(o)
Analisando-se o funcionamento desse circuito, em regime permanente, verifica-se que a(o)- Acorrente é máxima quando o valor instantâneo de vs é igual a E.
- Bcorrente i será senoidal e atrasada em relação à vs .
- Ctensão no indutor será constante durante um ciclo completo da tensão da fonte.
- Dconversor é do tipo retificador em ponte completa.
- Ediodo estará diretamente polarizado quando o valor de vs for menor que o valor de vo .
