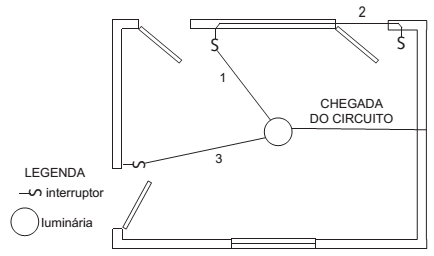

A Figura a seguir apresenta um traçado elétrico de um ambiente residencial, onde a luminária pode ter seu estado mudado por qualquer um dos interruptores.
Os fios do circuito que passam pelas linhas 1, 2 e 3 são, respectivamente:
Os fios do circuito que passam pelas linhas 1, 2 e 3 são, respectivamente:- Afase, retorno e retorno / fase, neutro e terra / retorno, retorno, retorno e retorno
- Bfase, retorno e retorno / retorno, retorno, retorno e retorno /retorno, retorno e retorno
- Cfase, retorno e retorno / retorno e retorno / retorno, retorno e retorno
- Dfase, neutro e retorno / fase, retorno, retorno e retorno / fase, retorno e retorno
- Efase, fase e retorno / retorno, retorno, retorno e retorno / retorno e retorno
