Questão de Engenharia Eletrônica — Diagrama de Blocos — CESGRANRIO 2017
Engenharia EletrônicaDiagrama de Blocos
- Código
- cg011070
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Instrumentação

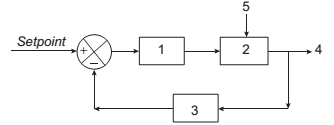

No diagrama de blocos representado abaixo, verificam-se os componentes principais de um sistema de controle realimentado.
A sequência 1, 2, 3, 4 e 5 dos elementos indicados no diagrama é, respectivamente,
A sequência 1, 2, 3, 4 e 5 dos elementos indicados no diagrama é, respectivamente,- Acontrolador, sensor, processo, variável controlada e distúrbio
- Bcontrolador, processo, sensor, distúrbio e variável controlada
- Ccontrolador, processo, sensor, variável controlada e distúrbio
- Dprocesso, controlador, sensor, variável controlada e distúrbio
- Eprocesso, sensor, controlador, variável controlada e distúrbio
