Questão de Mecânica — Desenho Técnico Mecânico — CESGRANRIO 2017
MecânicaDesenho Técnico Mecânico
- Código
- cg011123
- Banca
- CESGRANRIO
- Órgão
- Petrobras
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico de Manutenção Júnior - Mecânica

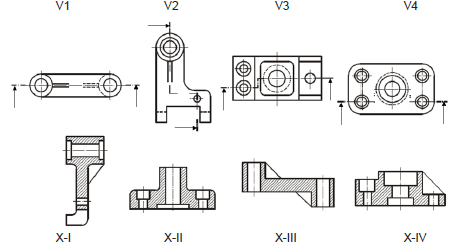

Nas Figuras abaixo, V1, V2, V3 e V4 são vistas de peças, onde estão indicados os cortes correspondentes.X-I, X-II, X-III e X-IV são representações dos cortes, considerando-se o primeiro diedro, dessas mesmas peças.
O par em que há a correta correspondência entre a peça e sua vista em corte é
O par em que há a correta correspondência entre a peça e sua vista em corte é- AV1 e X-II
- BV2 e X-I
- CV3 e X-II
- DV4 e X-III
- EV4 e X-IV
