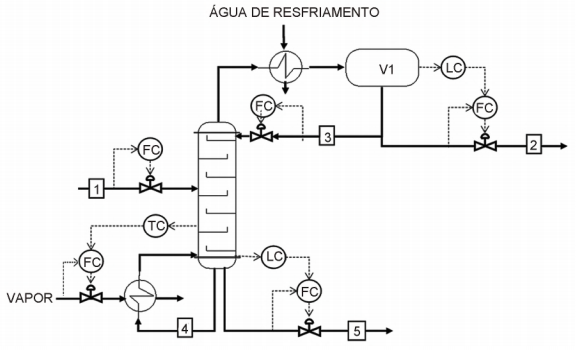

Na Figura abaixo, os transmissores foram omitidos do desenho, por simplicidade, e TC, LC e FC são controladores de temperatura, de nível, e de vazão, respectivamente.
Na coluna representada na Figura, não havendo mudança de set points em relação à condição normal de operação, o resultado de um cenário de inundação da coluna tipicamente leva o operador a observar um
Na coluna representada na Figura, não havendo mudança de set points em relação à condição normal de operação, o resultado de um cenário de inundação da coluna tipicamente leva o operador a observar um- Aaumento da vazão da corrente 1
- Baumento da vazão da corrente 2
- Caumento da vazão da corrente 3
- Dredução da vazão da corrente 2
- Eredução da vazão da corrente 3
