Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESGRANRIO 2018
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- cg011454
- Banca
- CESGRANRIO
- Órgão
- Banco do Brasil
- Ano
- 2018
- Nível
- Médio
- Cargo
- Escriturário

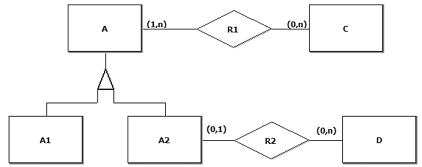

Um banco de dados possui um modelo conceitual cuja descrição é feita pelo diagrama E-R a seguir.
Admita-se que o estado desse banco de dados seja definido, em parte, pelos seguintes conjuntos:A={a₁ ,a₂ ,a₃ ,a₄ ,a₅ ,a₆ }A1={a₂ ,a₃ ,a₄ }A2={a₁ ,a₅ ,a₆ }C={c₁ ,c₂ }D={d₁ ,d₂ ,d₃ ,d₄ }Os elementos desses conjuntos representam instâncias das entidades presentes no diagrama E-R do banco de dados em questão.As relações que completam o estado desse banco de dados, sem que nenhuma regra de cardinalidade ou generalização seja violada, são
Admita-se que o estado desse banco de dados seja definido, em parte, pelos seguintes conjuntos:A={a₁ ,a₂ ,a₃ ,a₄ ,a₅ ,a₆ }A1={a₂ ,a₃ ,a₄ }A2={a₁ ,a₅ ,a₆ }C={c₁ ,c₂ }D={d₁ ,d₂ ,d₃ ,d₄ }Os elementos desses conjuntos representam instâncias das entidades presentes no diagrama E-R do banco de dados em questão.As relações que completam o estado desse banco de dados, sem que nenhuma regra de cardinalidade ou generalização seja violada, são- AR1={(a1 ,c1 ),(a2 ,c₁ )}R2={ }
- BR1={ }R2={ }
- CR1={(a₁ ,c₁ ),(a₁ ,c₂ )}R2={(a₂ ,d₁ ),(a₅ ,d₂ ),(a₆ ,d₄ )}
- DR₁={(c₁ ,a₅ ),(c₁ ,a2 ),(c₂ ,a₅ ),(c₂ ,a₂ )}R2={(a₅ ,d₁ ),(a₆ ,d2 ),(a5 ,d₃ ),(a₅ ,d₄ )}
- ER1={(a5 ,c₁ ),(a₂ ,c₁ ),(a₅ ,c₂ ),(a₂ ,c₂ )}R2={(a5 ,d₁ ),(a6 ,d₂ ),(a₅ ,d₃ ),(a5 ,d₄ ),(a₆ ,d4 )}
